Schnittstellen

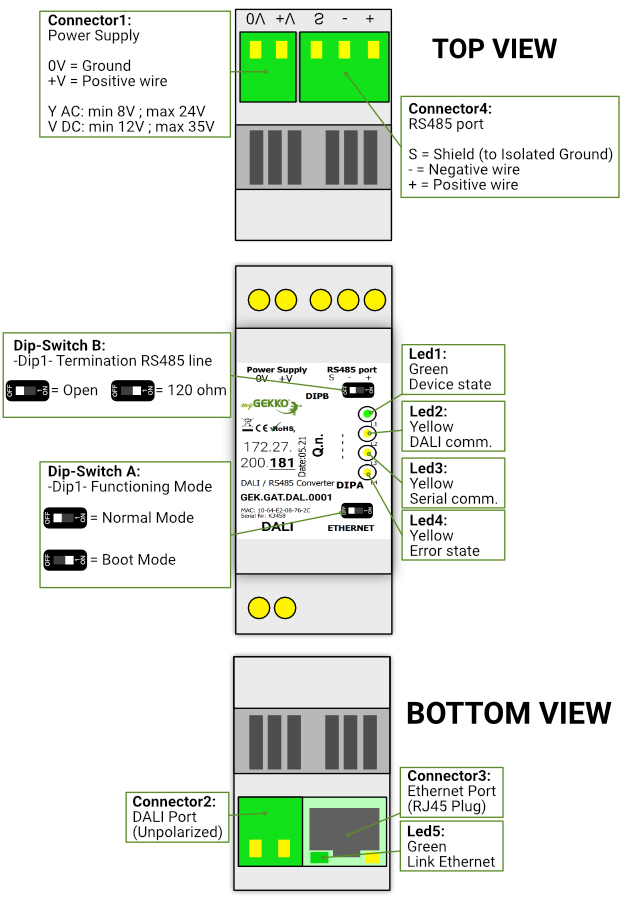

DIP-Schalter DIPA muss für den Normalbetrieb auf AUS (links) geschaltet sein. EIN (rechts) ist der Bootmode und setzt die IP-Adresse auf 192.168.2.205. Dieser Modus ist nicht für den Normalbetrieb bestimmt.

DIP-Schalter DIPB ist zum Aktivieren eines Abschlusswiderstandes von 120Ω. Links = AUS, Rechts = EIN"
