Montage und Anschluss
Montage
Der Unterputzaktor wird im Normalfall in einer Unterputzdose verbaut.

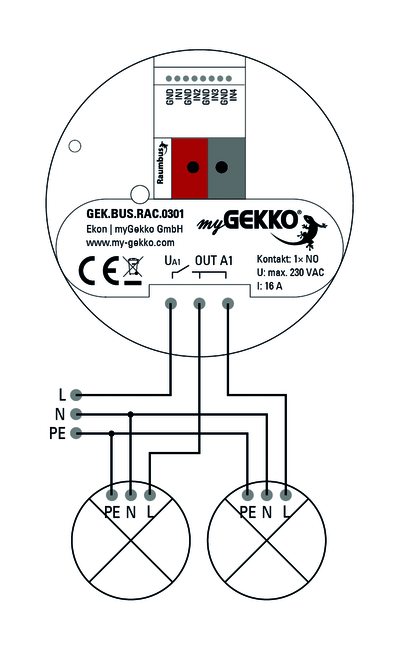

Anschluss
|
Der Aktor wird mit dem Raumbus über die Steckklemmen verbunden.
Vorsicht
Die Stromversorgung, sowie die zu verbindenden Geräte, müssen unter Beachtung der Sicherheitshinweise mit dem Aktor verbunden werden.
Digitale Eingänge
Die 4 Digitalen Eingänge werden immer zwischen einen schwarzen und einen farbigen Draht hergestellt.
DI 1 | Schwarz (GND) / Weiß |
DI 2 | Schwarz (GND) / Gelb |
DI 3 | Schwarz (GND) / Lila |
DI 4 | Schwarz (GND) / Blau |
