Montage und Anschluss - GEK.LOR.WAC.0004

Im folgenden wird die Montage erklärt für den Austausch eines alten Ventils mit dem neuen Ventil. Falls das Ventil auf einen neuen Heizkörper installiert wird, können die Schritte 1 und 2 übersprungen werden.

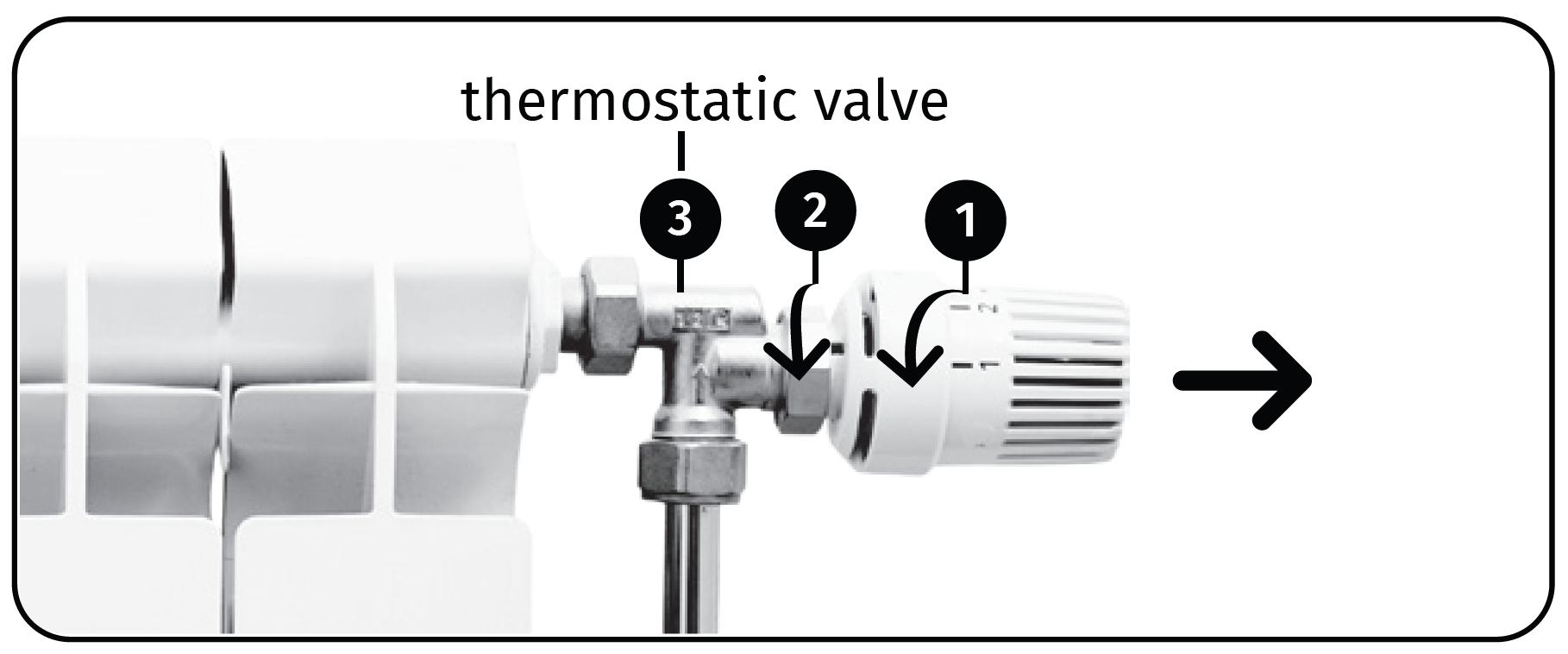

  1. Das alte Ventil auf höchste Stufe (1) setzen
  2. Den Sicherungsring (2) öffnen und das alte Ventil entfernen

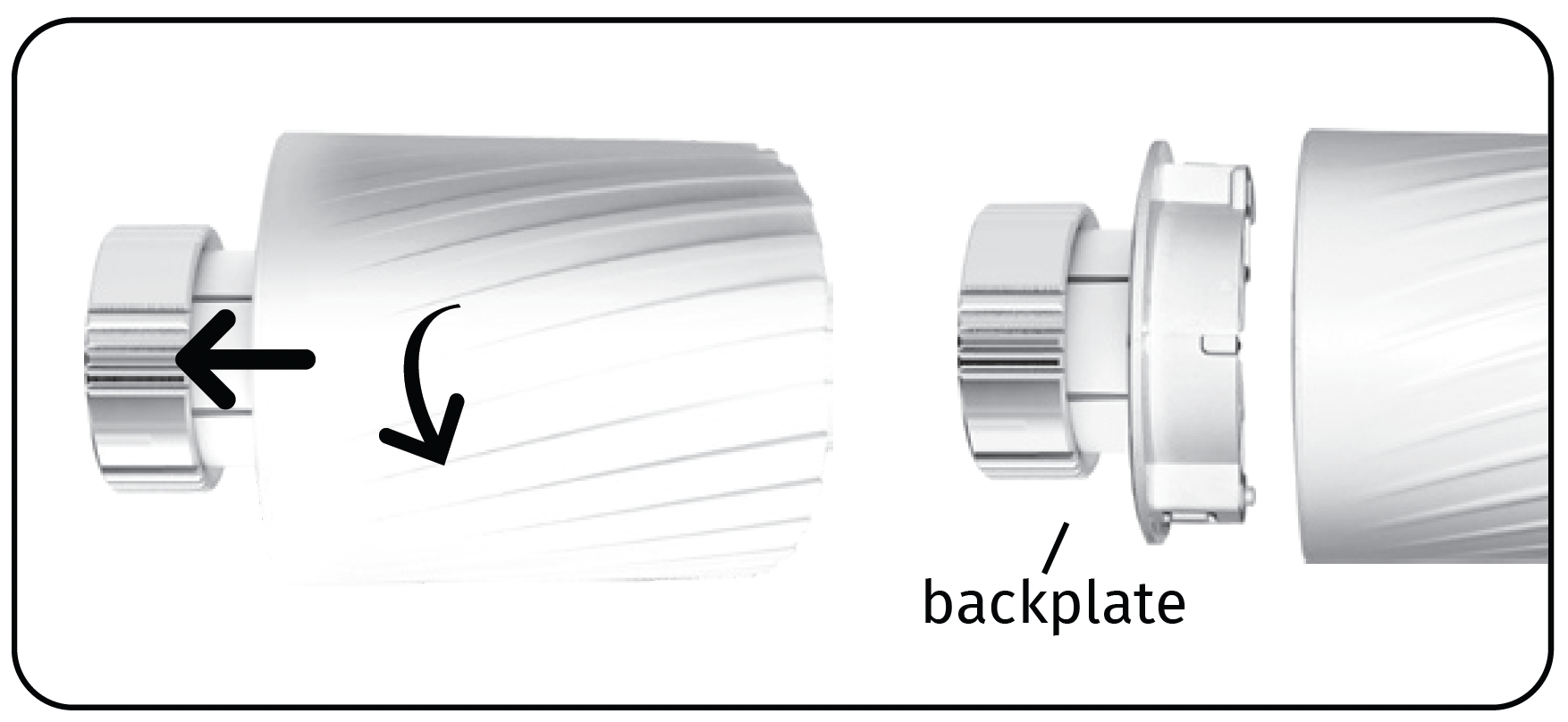

  4. Rückplatte des Ventils entfernen

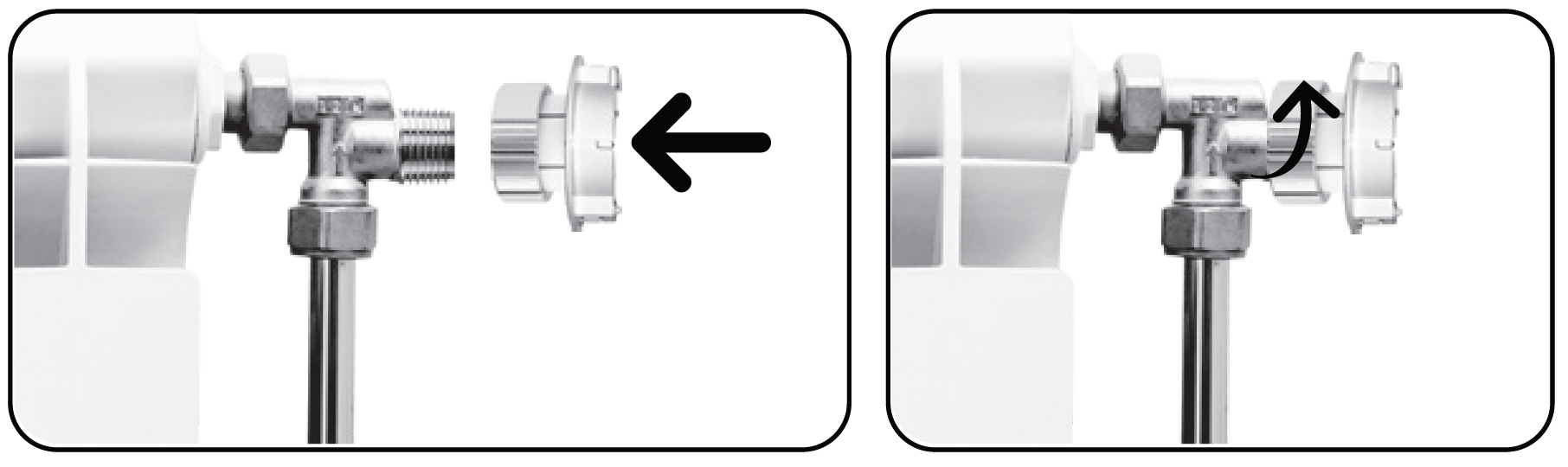

  6. Die Rückplatte des Ventils auf dem Heizkörper installieren (Benutzen Sie evtl. passende Adapter)
  7. Den Sicherungsring ausreichend anschrauben. Aber nicht überdrehen!

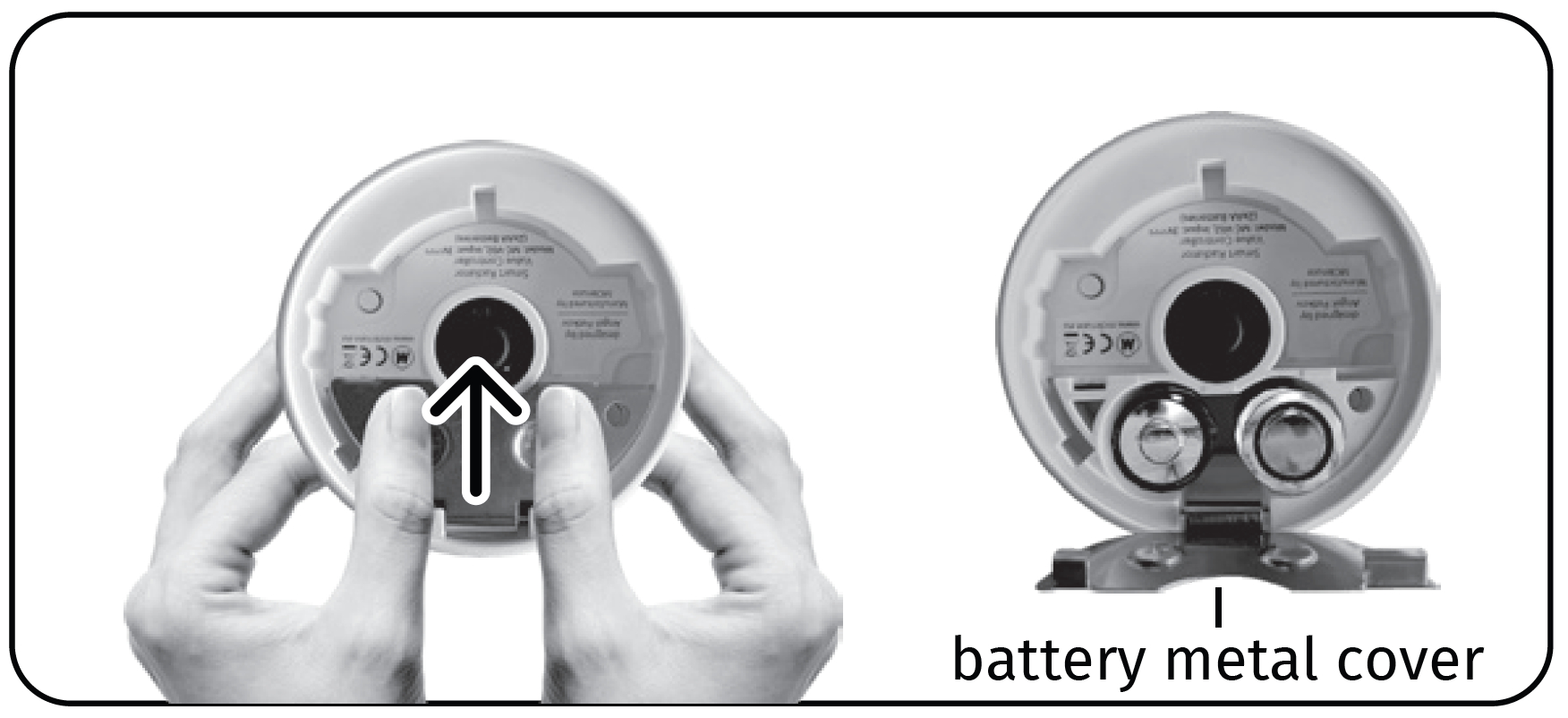

  9. Die Metallverdeckung auf der Rückseite des Ventils vorsichtig mit zwei Fingern öffnen
  10. 2 x AA 1,5 VDC Batterien einfügen und die Verdeckung wieder schließen
  12. Sobald die Batterien korrekt installiert und die Platte wieder geschlossen wurden, zeigt das Display vorne „HI“ an

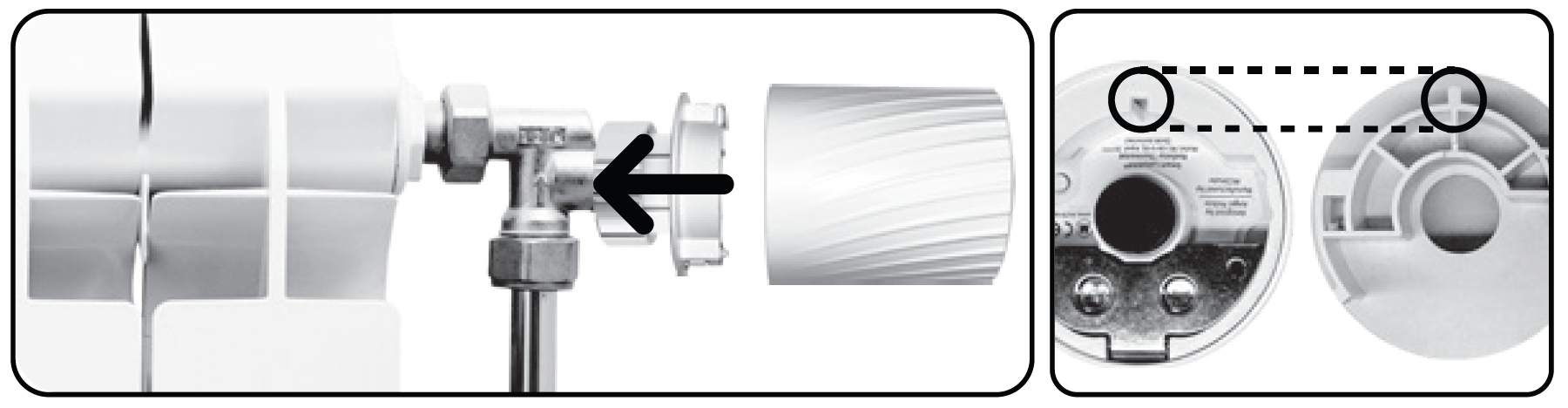

  13. Das Ventiel auf die bereits montierten Rückplatte stecken. Achten Sie auf die Ausrichtung der Kerbe im Ventil

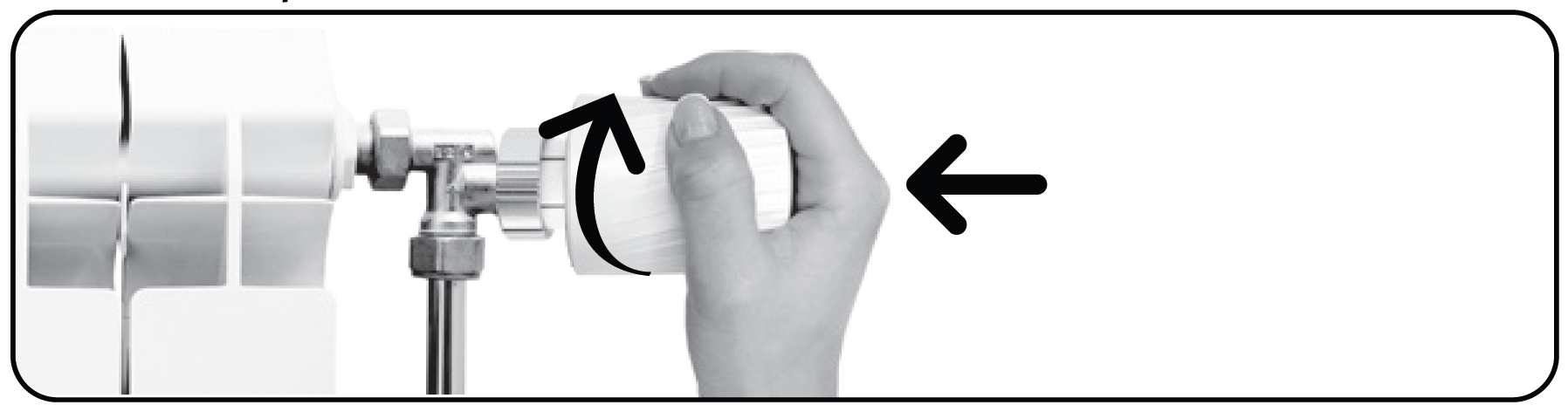

  15. Das Ventil mit moderater Kraft andrücken und im Uhrzeigersinn drehen um es auf der Rückplatte einrasten zu lassen

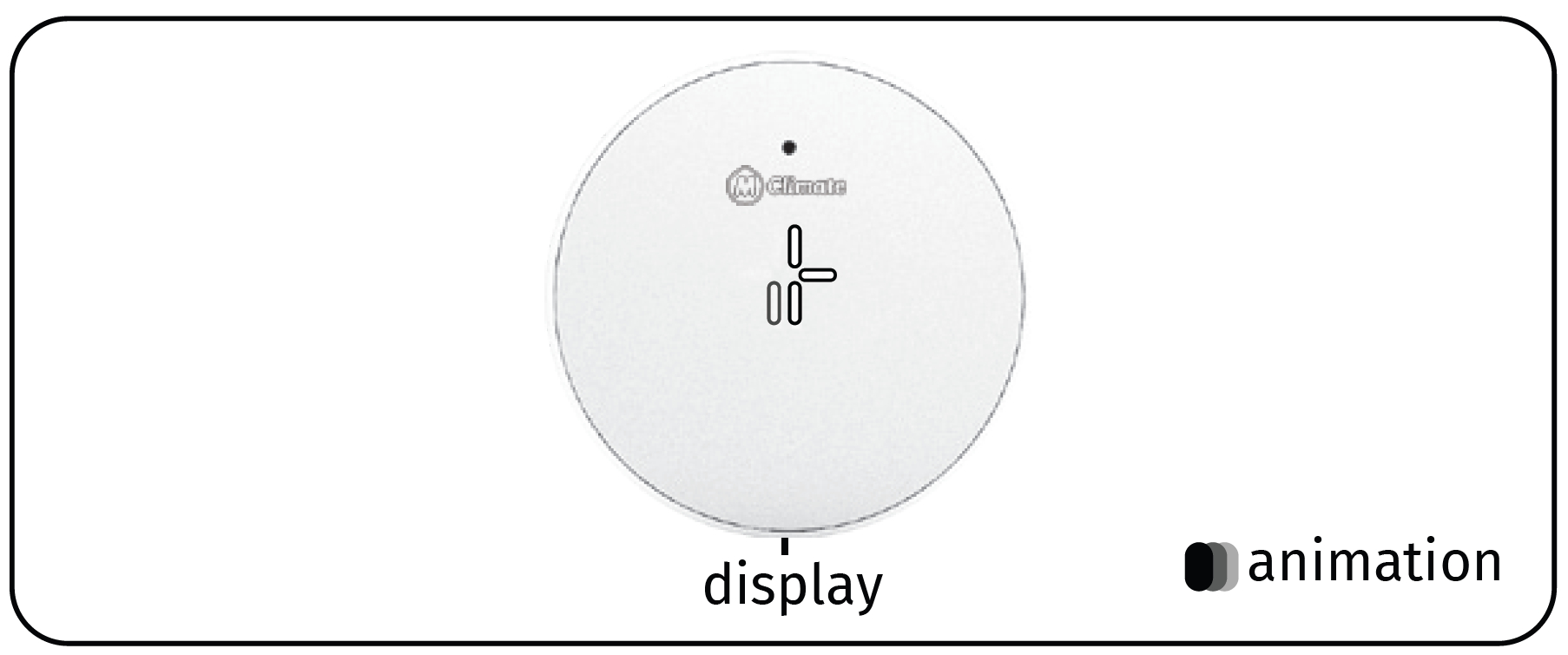

  17. Sobald das Ventil richtig montiert wurde, zeigt das Display vorne die Initialisierungsanimation. Danach beginnt sich das Ventil zu kalibrieren. Dies kann bis zu 2 Minuten dauern.

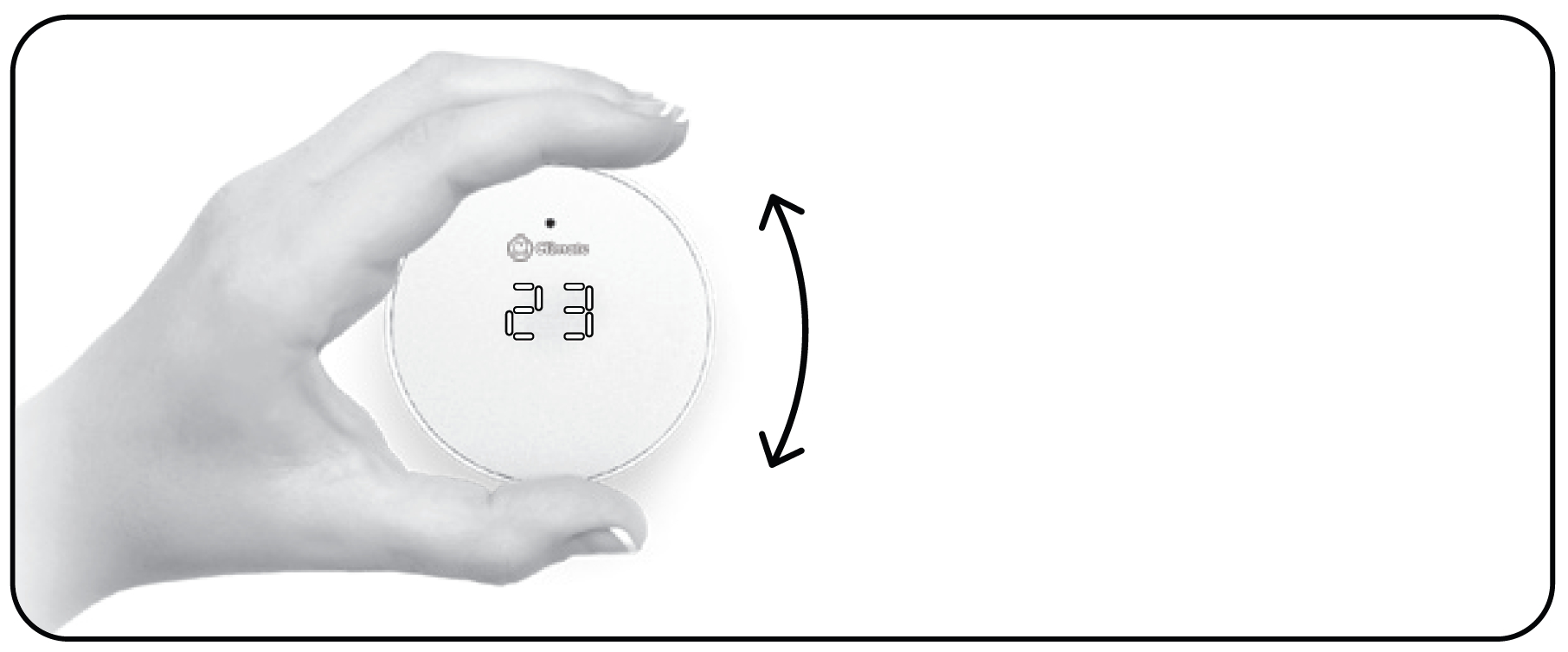

  19. Wenn die Kalibrierung erfolgreich war sollten mit dem drehen des Ventils die sich ändernden Temperaturen angezeigt werden. Falls dies nicht der Fall ist, kann dies verschiedene Gründe haben:
    • Der Stößel des Ventils ist zu kurz und es muss eine Verlängerung verwendet werden.
    • Die Montage war zu langsam. Das Ventil muss innerhalb der Zeitperiode am Heizkörper montiert werden, wo das Ventil „HI“ anzeigt. 10 Sekunden sind hier eine generelle Regel.
