Hohlwandmontage

Installation

Beschreibung zur Hohlwandmontage

Zur Hohlwandnmontage muss ein Loch in der Größe 200mm x 320mm x 75mm geschaffen werden, in welchem das Gehäuse eingeführt wreden kann.

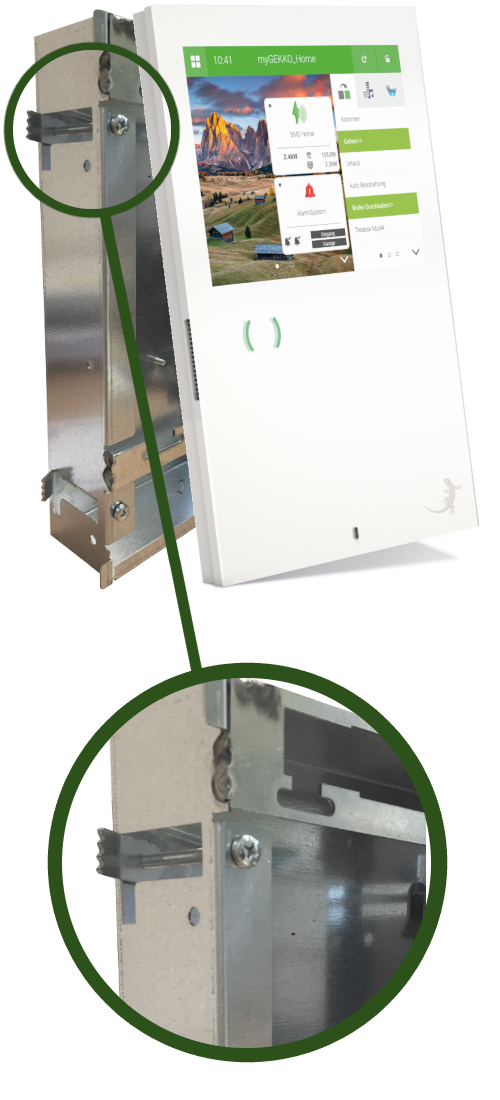

  1. Die Hohlwanddose wird mit vier an den Seiten vorhandenen Klemmschrauben bzw. Metallkrallen befestigt.
  2. Drehen Sie zuerst die Klemmschrauben so, dass die Krallen nach innen gerichtet sind.
  3. Positionieren Sie dann die Dose an der gewünschten Stelle.
  4. Drehen Sie nun die Krallen nach außen und schrauben Sie diese zu, wodurch die Hohlwanddose in der Wand fixiert wird.
  5. Anschließend hängen Sie das Display an den Befestigungsrahmen ein.
