Montage
Die Spannungsversorgung kann über 2 verschiedene Optionen umgesetzt werden:
- PoE (Power over Ethernet):

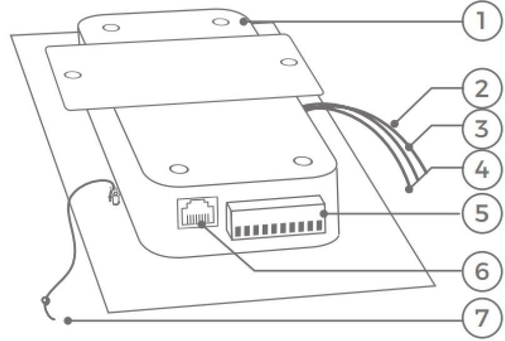

Verbinden Sie die DoorBird Sprechstelle mit einem Netzwerkkabel (Bild Punkt 6), welches eine direkte Verbindung zu einem PoE-Switch/PoE-Injektor und zum Internetrouter hat. Warten Sie bis das Gerät nach ca. 2 Minuten „Successfully connected to Internet“ meldet. Wenn die DoorBird über PoE aber ohne Internet angeschlossen ist, wird eine Fehlermeldung ausgegeben, dass das Gerät nicht mit dem Internet verbunden ist.
Bei Verwendung eines PoE-Injectors achten Sie darauf dass dieser Mode A (Strom auf Pin 1, 2, 3, 6) entspricht. - Externe Spannungsversorgung:
Verbinden Sie die DoorBird Sprechstelle und den Internetrouter mit einem Netzwerkkabel (Bild Punkt 6). Verbinden Sie den roten (+, Pluspol) und den schwarzen (-, Minuspol) Draht (Bild Punkt 5) des mitgelieferten Steckernetzteils mit der DoorBird Sprechstelle. Stecken Sie das Steckernetzteil in eine Schukosteckdose. Warten Sie bis das Gerät nach ca. 2 Minuten „Successfully connected to Internet“ meldet. - Hinweis
Wenn die DoorBird nicht mit dem Internet verbunden ist, dann wird der Satz „No Internet“ abgespielt.
Sollte keine Durchsage abgespielt werden, dann hat das Gerät einen Defekt. Wenden Sie sich in diesem Fall bitte an den DoorBird Support.
Weitere Anschlüsse
Die folgenden Anschlüsse befinden sich am Schraubklemmenblock (Bild Punkt 5).
- REL1:
Bi-stabiles selbsthaltendes Schaltrelais (1x DO 24VDC / NO, max. 1A) für elektrischen Türöffner, SV separat. - REL2:
Bi-stabiles selbsthaltendes Schaltrelais (1x DO 24VDC / NO, max. 1A) für elektrischen Türöffner, SV separat. - BELL:
Schaltrelais (1x DO 24VDC / NO, max. 1A) für herkömmliche Türgongs. - EXT:
15VDC Eingang (+,-), max. 15W (ohne PoE).
Hinweis
Die genauen Informationen zur Montage finden Sie im entsprechenden Handbuch der DoorBird Außensprechstelle.
