Verkabelung - KNX

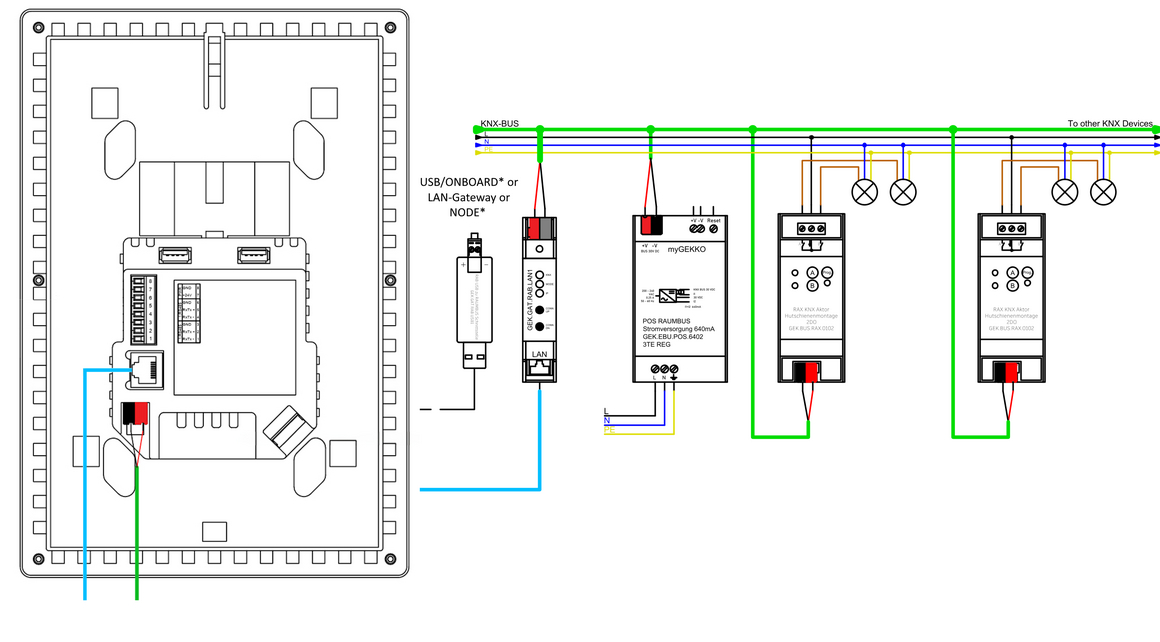

Unabhängig von der Anwendung (Standard, vorkonfiguriert, Visualisierung, ...) muss immer ein standardmäßiger KNX-Bus aufgebaut werden. Und dabei sind die dazugehörigen Regeln zu beachten:
- Es muss eine KNX-Schnittstelle am Controller zur Verfügung stehen. Diese kann direkt am Controller bestehen, oder mit einem USB- oder LAN-Gateway hinzugefügt werden.
- Der Bus wird mit einem Standard-Buskabel erstellt - J-Y(ST)Y 2x2x0,8 Kabel
- Der Bus darf maximal 1000m = 1km Länge betragen
- Der Bus muss stern- oder strangförmig aufgebaut werden
- Es dürfen nach KNX-Spezifikation bis zu 64 Geräte pro Bus angeschlossen werden (je nach verwendetem Netzteil auch weniger)
- Es muss ein Netzteil mit ausreichend Leistung vorhanden sein (min. die Summe des Stromverbrauchs der Geräte)
Hinweis
USB-KNX-Schnittstelle
Die USB-KNX-Schnittstelle kann pro Controller nur einmal verwendet werden. Falls mehr Schnittstellen benötigt werden, sollte die LAN-KNX-Schnittstelle mit KNX IP Tunneling (Konfiguration am Controller) verwendet werden.
Hinweis
LAN-KNX-Schnittstelle
Es kann eine beliebige LAN-Schnittstelle mit dem Controller verwendet werden.
