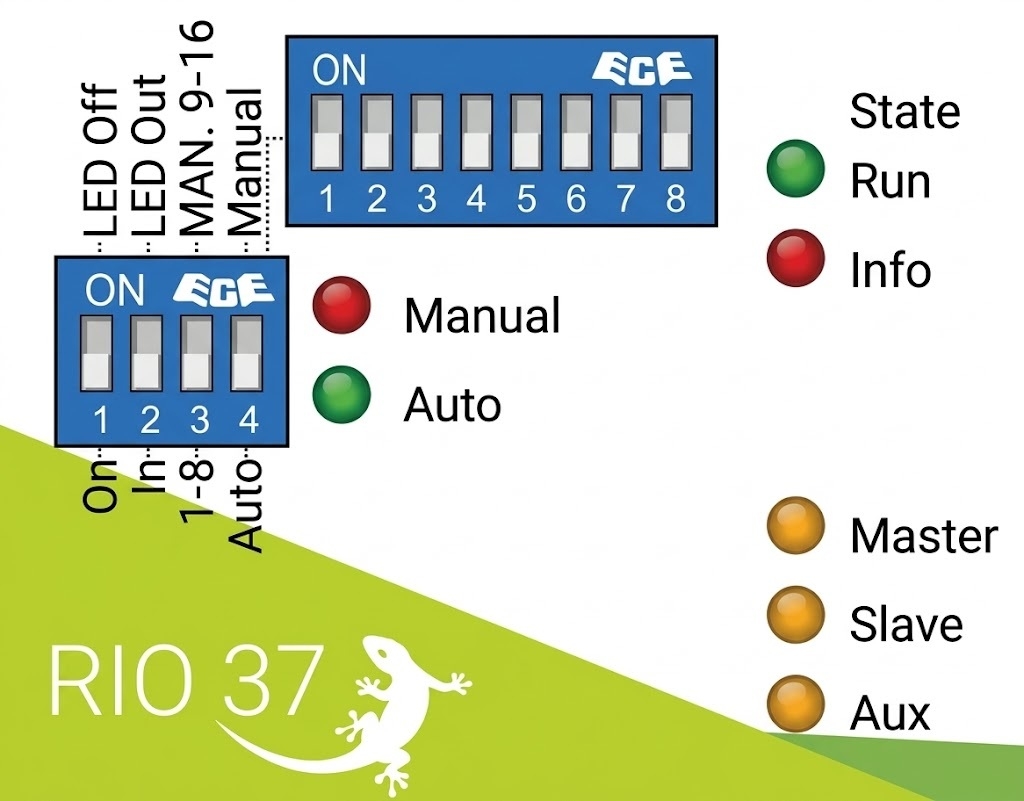

DIP-Schalterkonfiguration - RIO37



Oben = DIP-Schalter ON


Unten = DIP-Schalter OFF

Parameter

Wert

Handbetrieb Schalter 1 - 8 /9 - 16

Status des entsprechenden Ausgangs im Handbetrieb (Zustand wird erst nach Änderung übernommen) ON = Ausgang ON OFF = Ausgang AUS

LED on/off

Zustand der LED´s auf dem Modul ON = Alle LED´s zeigen den aktuellen Modulstatus OFF = Alle LED´s am Modul sind ausgeschalten

Inputs/Outputs

ON = LED´s 1-16 zeigen die aktuellen Eingangszustände OFF = LED´s 1-16 zeigen die aktuellen Ausgangszustände

1-8/9-16

Ausgangsgruppenwahl im Handbetrieb ON = Ausgänge 9-16 im Handbetrieb OFF = Ausgänge 1-8 im Handbetrieb

Auto/Manual

Betriebsart der Ausgänge ON = Handbetrieb aktiv OFF = Automatikbetrieb

Konfiguration DIP-Schalter Adressierung und Verriegelung

Diese sind unter dem Moduldeckel zu finden. Diese kann einfach mit einem flachen Schreubendreher oder anderen spitzen Gegenstand geöffnet werden. Hierzu sind an den im Bild markierten Stellen Einbuchtungen vorbereitet.

Parameter

Wert

Config 1

Baudrate Uart1

ON = 115.200kB OFF = 57.600kB (Standard)

Config 2

RIO37 Mastermode

ON = Modul agiert als Mastermodul (Busankoppler) OFF = Modul agiert als Slavemodul, wie ein RIO16

Config 3

Notbetrieb: nach 2 min ohne Buskommunikation

ON = Eingänge steuern die jeweiligen Ausgänge an Config 4 = ON (Rollo), Impuls auf Eingang 1 (<1sec) schaltet Ausgang 1 kurz ein, Tastendruck (>1sec) schaltet Ausgang für 5min ein, oder bis Tastendruck Eingang 1 oder 2 Config 4 = OFF (Licht), Ausgang wird als Tastfunktion der Eingänge geschaltet. z.B. Ein Impuls an Eingang 1 wechselt den Schaltzustand von Ausgang 1 (aus>>ein, ein>>aus) OFF = Die Ausgänge schalten sich ab

Config 4

Licht/Rollo

ON = ungerade/gerade Ausgänge gegenseitig verriegelt (z.B.: 1 und 2 gegenseitig verriegelt), Rollo OFF = Keine Verriegelungsfunktion aktiv, Licht

Adress

Moduladresse am Bus.

ACHTUNG: Adresse 0 nicht zulässig für Betrieb


Hinweis
  • Dem Mastermodul kann die Adresse 1 bis 99 vergeben werden.
  • Den Slavemodulen kann Adresse 2 bis 99 vergeben werden.
  • Möchten Sie das RIO-37 als Slavemodul an einem Rio-29 Mastermodul verwenden, so funktioniert dies erst ab RIO-29 Softwareversion V42, welche ab RIO-29 Seriennummer 3388 ausgeliefert wird.
