Anschluss
Die Kommunikation zwischen dem Controller und TELENOT FGW230 erfolgt über eine RS485 Schnittstelle.
Das System bietet mehrere Möglichkeiten für den Anschluss:
- RS485-Schnittstelle am Controller
- USB.COM-Port am Controller (USB-RS485 Konverter)
- RS485-Schnittstelle an einen TN1

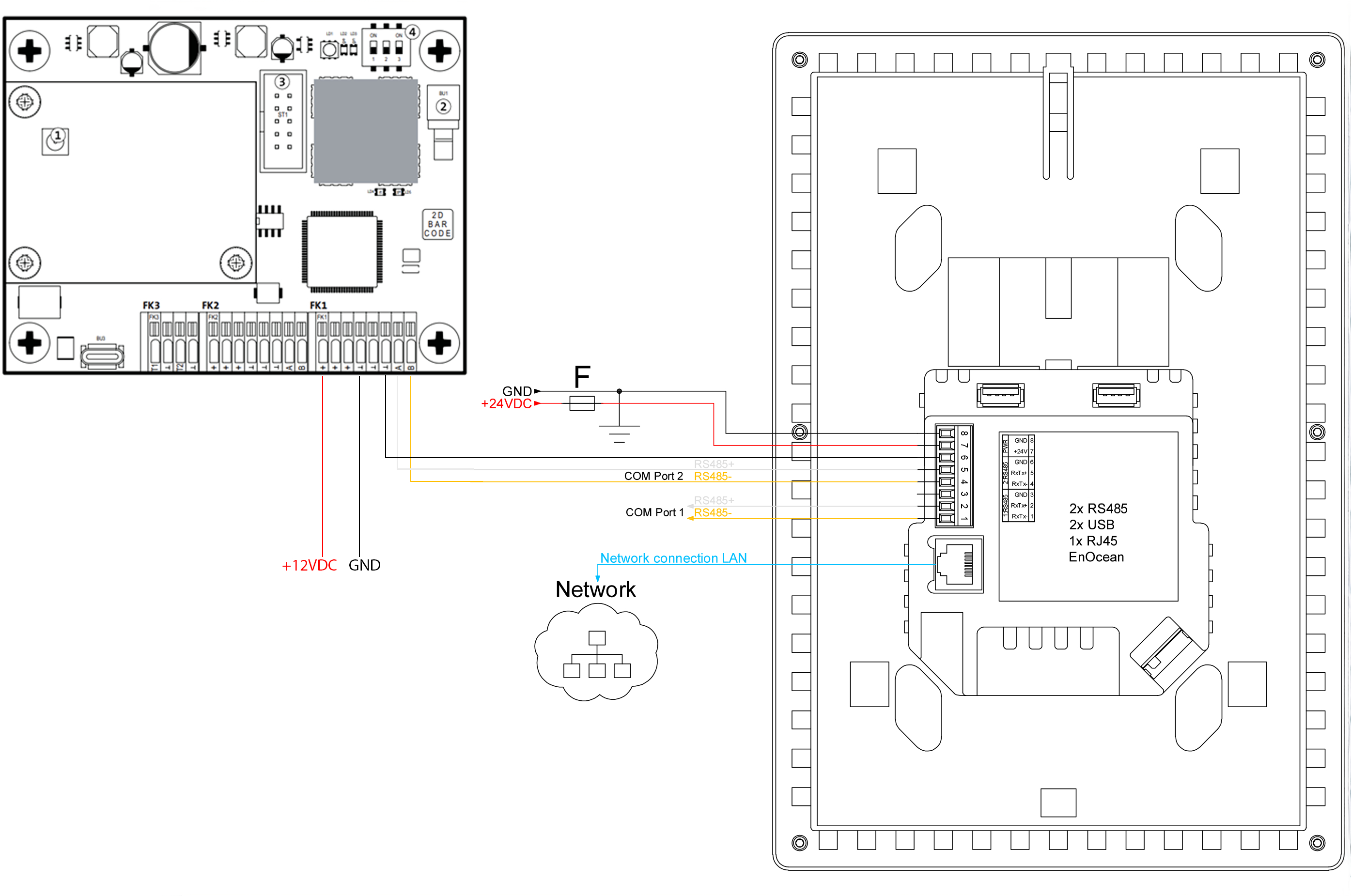

Anschlussbeispiel:
Vorsicht
Spannungsversorgung FGW: 12V DC
Hinweis
Bei den DIP-Schaltern sind für die Standardgeräteadresse 0 alle Schalter auf OFF einzustellen (siehe Ziffer 4).
